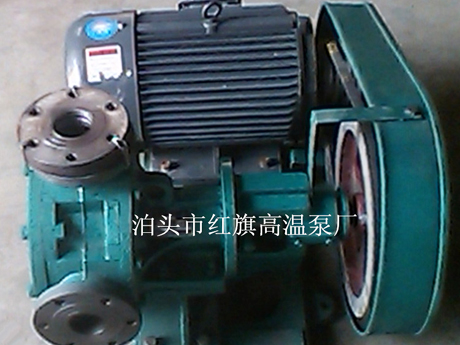

LB沥青保温泵分为普通、铸钢、不锈钢两种材质,均带有保温套,采用全保温形式制造,流量从1立方/小时----300立方/小时,LB系列沥青保温泵适用于常温下有凝固性或结晶而通过加温并保持 温度又容易流动且有润滑性的液体,以及高寒地区室外安装和工艺过程中需要保温的场合。
LB沥青保温泵是为输送常温下变稠、凝固或结晶而维持 温度又容易流动的介质而设计的,如沥青、石蜡、松香、重油、树脂及性质类似的液体,温度不高于300℃。
LB沥青保温泵的泵体设有循环夹层,并设有进出接口,可用于导热油、蒸气、热水、冷水等媒体对输送的液体和泵进行加热、保温及冷却。
LB沥青保温泵可用不锈钢制造,用于输送卫生条件要求高或有腐蚀性的液体。
LB沥青保温泵的机械密封安装、使用技术要领:
1、设备转轴的径向跳动应≤0.04毫米,轴向窜动量不允许大于0.1毫米;
2、设备的密封部位在安装时应保持清洁,密封零件应进行清洗,密封端面完好无损,防止杂质和灰尘带入密封部位;
3、在安装过程中严禁碰击、敲打,以免使沥青 泵的机械密封摩擦付破损而密封失效;
4、安装时在与密封相接触的表面应涂一层清洁的机械油,以便能顺利安装;
5、安装静环压盖时,拧紧螺丝 受力均匀,静环端面与轴心线的垂直要求;
6、安装后用手推动动环,能使动环在轴上灵活移动,并有 弹性;
7、安装后用手盘动转轴、转轴应无轻重感觉;
8、设备在运转前 充满介质,以防止干摩擦而使密封失效;
9、对易结晶、颗粒介质,对介质温度<80oC时,应采取相应的冲洗、过滤、冷却措施,各种辅助装置请参照沥青泵的机械密封有关标准。
10、安装时在与密封相接触的表面应涂一层清洁的机械油,要特别注意机械油的选择对于不同的辅助密封材质,避免造成O型圈侵油膨胀或加速老化,造成密封提前失效。
型号 | 流量 | 排出压力 | 吸入口径 | 吸入高度 | 水套放水口径 | 配套电机 | 吸入高度 | |||
M3/h | L/min | MPa | mm | m·H2O | mm | 转速r/min | 功率KW | 机座号 | m.H2O | |
LB-6/0.6 | 6 | 100 | 0.6 | G11/2″ | 4 | M12 | 960 | 4 | Y132M-6 | 4 |
LB-6/1.0 | 6 | 100 | 1.0 | G11/2″ | 4 | M12 | 960 | 5.5 | Y132M-6 | 4 |
LB-7.5/0.6 | 7.5 | 125 | 0.6 | G11/2″ | 4 | M12 | 1440 | 7.5 | Y132M-4 | 4 |
LB-10/0.6 | 10 | 166 | 0.6 | φ50 | 4 | M12 | 960 | 5.5 | Y132M-6 | 4 |
LB-12/0.6 | 12 | 200 | 0.6 | φ50 | 4 | M12 | 1440 | 7.5 | Y132M-4 | 4 |
LB-18/0.6 | 18 | 300 | 0.6 | φ70 | 4 | M12 | 970 | 7.5 | Y160M-6 | 4 |
LB-18/1.0 | 18 | 300 | 1.0 | φ70 | 4 | M12 | 970 | 11 | Y160L-6 | 4 |
LB-29/1.5 | 29 | 483.3 | 1.5 | φ70 | 4 | M12 | 1460 | 11 | Y160M-4 | 4 |
LB-29/1.5 | 29 | 483.3 | 1.5 | φ70 | 4 | M12 | 1460 | 15 | Y160L-4 | 4 |
LB-38/0.28 | 38 | 633 | 0.28 | φ100 | 4 | M12 | 970 | 15 | Y180L-6 | 4 |
LB-38/0.6 | 38 | 633 | 0.6 | φ100 | 4 | M12 | 970 | 18.5 | Y200L-6 | 4 |
LB-38/1.0 | 38 | 633 | 1.0 | φ100 | 4 | M12 | 970 | 22 | Y200L-6 | 4 |
LB-58/0.28 | 38 | 960 | 0.28 | φ100 | 4 | M12 | 1470 | 22 | Y180L-4 | 4 |
LB-58/0.6 | 38 | 960 | 0.6 | φ100 | 4 | M12 | 1470 | 30 | Y200L-4 | 4 |
